اتصالات فشار قوی دنده ای NPT کلاس های 2000, 3000 و 6000

جدیدترین هاپربازدیدترین هامحبوب‌‌ترینپرفروش‌ترینارزان‌ترینگران‌ترین
تعداد نمایش 122448

با توسعه تکنولوژی در سال های اخیر، روند تولید اتصالات باکیفیت هم سرعت بیشتری پیدا کرده است. اتصالات لوله کشی در انواع و اقسام متریال ها، سایزها و گریدها تولید و در صنایع مخصوص مورد استفاده قرار می گیرند. اتصالات فشار قوی بخشی از این اتصالات هستند که به دلیل طراحی منحصر به فردی که دارند، تنها در شرایط خاص و در لوله کشی حساس مورد استفاده قرار می گیرند.

انواع اتصالات فشار قوی

اتصالات فشار قوی به دو بخش ساکت ولد و دنده ای تولید و عرضه می شوند که در دماها و فشارهای بالا عملکرد خوب و ایمنی را از خود نشان می دهند. به دلیل مقاومت بسیار مناسب این دسته از قطعات است که به اتصالات فشار قوی نامگذاری می شوند. این قطعات در دو نمونه NPT و SW تقسیم بندی می شوند.

اتصالات فشار قوی به آن دسته از قطعاتی گفته می شود که در برابر فشار سیال درون سیستم مقاومت بالایی دارند. اتصالات جوشی در دسته اتصالات فشار قوی قرار نمی گیرند زیرا از ناحیه خط جوشکاری خود نقطه ضعف دارند و ممکن است از همین بخش با فشاری که بر آن وارد می شود، دچار نشتی یا شکستگی شوند. به همین دلیل از اتصالات مانیسمان یا بدون درز در سیستم های فشار قوی استفاده می شود.

ضمن اینکه اتصالات فشار قوی از ضخامت لوله بیشتری برخوردار هستند. زیرا هر چه ضخامت یک لوله یا اتصال بیشتر باشد، مقاومت بیشتری در شرایط تحت فشار و یا دماهای بالا از خود نشان خواهد داد. اما این اتصالات به صورت سوکت بولد یا جوشی و دنده ای یا NPT تولید می شوند. بنابراین استاندارد اتصالات فشار قوی دنده ای بر اساس NPT خواهد بود. این عبارت نشان دهنده رزوه ای بودن یک اتصال است که برای نصب نیازمند جوشکاری نخواهد بود.

اتصالات فشار قوی از لحاظ گوناگون به دسته های متفاوتی تقسیم بندی می شوند. برای مثال این محصولات از لحاظ کلاس کاری به دسته های با کلاس 2000، 3000، 6000 و 9000 تقسیم بندی می شوند.



اتصالات فشار قوی NPT

اتصالات NPT نوعی از اتصالات پر استفاده در صنایع مختلف خصوصاً صنایع حساس هستند که به طور گسترده در فشارسنج ها هم مورد استفاده قرار می گیرند. عبارت NPT از مخفف کلمات National Pipe Tapered گرفته شده است. این اتصالات فشار قوی با نام اتصالات دنده ای هم شناخته می شوند.



انواع اتصالات فشار قوی NPT

این اتصالات تنوع بسیار بالایی دارند و هر یک توسط یک برند خاص تولید می شوند. در ادامه به معرفی هر یک از این اتصالات در کلاس کاری مشخص قطعات فشار قوی دنده ای با استاندارد ANSI و ASME انستیتو استاندارد ملی ایالات متحده و جامعه مهندسین مکانیک این کشور می باشد. این اتصالات در اندازه های مختلف و با طراحی بدنه خاص برای برآورده کردن طیف وسیعی از نیازها طراحی شده اند که در ادامه به معرفی برخی از آن ها می پردازیم.

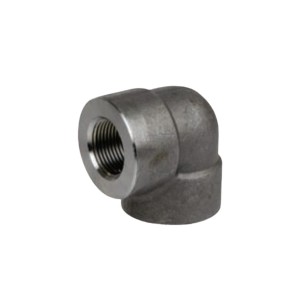

  • زانو 90 درجه

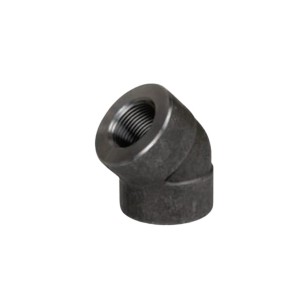

  • زانو 45 درجه
  • زانو چپقی

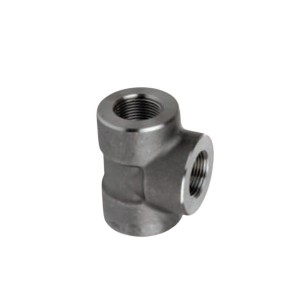

  • سه راهی مساوی
  • سه راهی تبدیل
  • چهار راهی
  • کپ
  • کوپلینگ بوشن
  • کوپلینگ بوشن تبدیل
  • درپوش 6 گوش
  • درپوش گرد
  • درپوش 4 گوش
  • نیم بوشن
  • مهره ماسوره
  • تبدیل

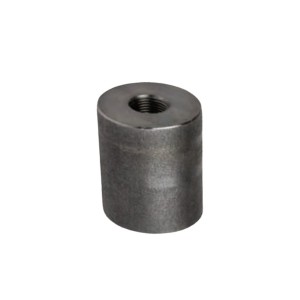

  • مغزی

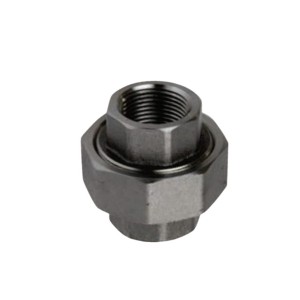

  • تردولت

کلاس های اتصالات فشار قوی

تمامی اتصالات فشار قوی چه نمونه هایNPT یا دنده ای و چه نمونه SW یا جوشی در چهار دسته مختلف تقسیم بندی می شوند که اتصالات با کلاس بالاتر برای لوله های با قطر کمتر از 2 اینچ و اتصالات کلاس پایین برای لوله های کمتر از 4 اینچ کاربرد دارند. این اتصالات شامل موارد زیر می شوند.

  • کلاس 2000
  • کلاس 3000
  • کلاس 6000
  • کلاس 9000
