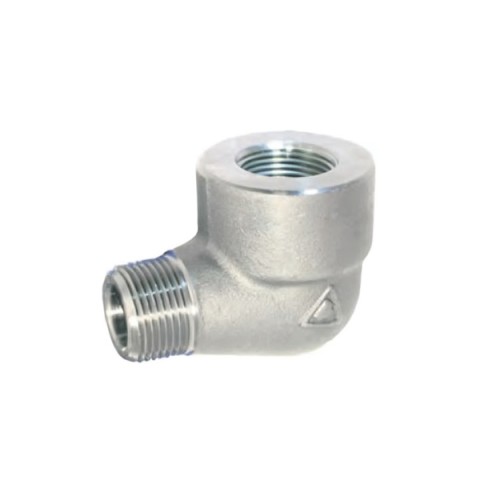

زانو چپقی دنده ای ST ELBOW NPT فشار قوی 3000 T تایوان A105
-
- وضعیت محصول : موجود
- شناسه کالا : 494087
قیمت زانو چپقی دنده ای ST ELBOW NPT فشار قوی 3000 تایوان
| سایز به اینچ | سایز به DN | قیمت به تومان |
|---|---|---|
| 1/4 | 8 | 381.000 |
| 3/8 | 10 | 381.000 |
| 1/2 | 15 | 381.000 |
| 3/4 | 20 | 488.000 |
| 1 | 25 | 629.000 |
| 1/4 1 | 32 | 1.066.000 |
| 1/2 1 | 40 | 1.343.000 |
| 2 | 50 | 1.975.000 |
جدول ابعاد زانو چپقی دنده ای NPT فشار قوی 3000 T تایوان
| (Min)L | (Min)L2 | (Min)B | (Min)G2 | (Min)G1 | J | A | H | INCH | DN |
|---|---|---|---|---|---|---|---|---|---|
| 10.0 | 6.7 | 6.4 | 2.74 | 3.18 | 25 | 19 | 19 | 1/8 | 6 |
| 11.0 | 10.2 | 8.1 | 3.22 | 3.30 | 32 | 22 | 25 | 1/4 | 8 |
| 13.0 | 10.4 | 9.1 | 3.50 | 3.51 | 38 | 25 | 32 | 3/8 | 10 |
| 14.0 | 13.6 | 10.9 | 4.16 | 4.09 | 41 | 28 | 38 | 1/2 | 15 |
| 16.0 | 13.9 | 12.7 | 4.88 | 4.32 | 48 | 35 | 44 | 3/4 | 20 |
| 19.0 | 17.3 | 14.7 | 5.56 | 4.98 | 57 | 44 | 51 | 1 | 25 |
| 21.0 | 18.0 | 17.0 | 5.56 | 5.28 | 66 | 51 | 62 | 1/4 1 | 32 |
| 21.0 | 18.4 | 17.8 | 6.25 | 5.56 | 71 | 54 | 70 | 1/2 1 | 40 |
| 22.0 | 19.0 | 19.0 | 7.64 | 7.14 | 84 | 64 | 84 | 2 | 50 |
| نوع کالا | چپقی |
| نوع | دنده ای NPT |
| کلاس | 3000 |
