اتصالات فشار قوی دنده ای NPT کلاس 3000
اتصالات فشار قوی چیست؟
به طور کلی، اتصالات دندهای فشار قوی برای اتصال خطوط لولههای فلزی به منظور انتقال سیالات با فشار بالا استفاده میشوند. این نوع اتصالات دارای مزایایی نسبت به اتصالات فشار قوی جوشی دارند.
اتصالات فشار قوی
اتصالات تنوع زیادی دارند. از آن ها برای به هم وصل کردن دو خط لوله هم اندازه یا، غیر هم سایز استفاده می کنند. اتصالات بر اساس نوع طراحی و استاندارد به کار رفته در آن ها برای کاربری خاصی قابلیت استفاده دارند. برای مثال از یک اتصال معمولی نمی توان در کاربری های فشار قوی صنعتی استفاده کرد. یا اتصالی که به منظور مصارف ساختمانی و عمومی کاربرد دارد، لزوماً برای مصارف تجاری نیز مناسب نیست. به همین دلیل قبل از انتخاب اتصال مورد نظر خود باید درباره آن اطلاعات لازم را به دست آورید. در اینجا قرار است درباره اتصالات فشار قوی دنده ای NPT کلاس 3000 با هم گفتگو کنیم.
معرفی اتصالات فشار قوی
اتصالات فشاری در هر کلاسی که قرار داشته باشند، بسیار مهم و کاربردی هستند. زیرا معمولاً این محصولات در صنایع حساس مورد استفاده قرار می گیرند. این سری از اتصالات بر اساس فشاری که تحمل می کنند یا به عبارتی بر اساس ضخامت لوله به کلاس های گوناگونی تقسیم بندی می شوند. اتصالات کلاس 3000 هم یک سری از این دسته بندی ها را نشان می دهد که تنها برای لوله کشی های خاصی کاربرد دارند.
از سری اتصالات کلاس 3000 برای مصارف گوناگون به منظور به هم متصل کردن دو لوله فشار قوی، افزایش خطوط لوله کشی از یک انشعاب اصلی، بستن لوله، تبدیل یا تغییر زاویه آن استفاده می شود. بسته به نوع کاربرد، نام اتصال مورد نظر نیز متفاوت خواهد بود.
اتصالات NPT از سری محصولاتی هستند که به صورت دنده ای طراحی شده اند. دنده همان رزوه اجرا شده در بخش انتهایی یا پایانه اتصال است که برای وصل شدن به لوله بدون کمک جوشکاری از آن استفاده می شود. اتصالات کلاس 3000 از سری اتصالات فشار قوی محسوب می شوند که برای لوله های با قطر بیشتر کاربرد دارند. هر چه قطر یک اتصال کمتر باشد، میزان استحکام آن در برابر فشار وارده نیز کمتر خواهد بود. به همین دلیل اتصالات فشار قوی معمولاً از لحاظ سایزی زیر 4 اینچ تولید می شوند.
کاربرد اتصالات فشار قوی کلاس 3000
رده اتصالات کلاس 3000 با ضخامت 60 تعیین می شود. بنابراین تمامی اتصالاتی که در رده 60 قرار دارند، جزو اتصالات کلاس 3000 خواهند بود. این اتصالات بیشترین کاربرد را در مصارف پتروشیمی از جمله انتقال نفت و گاز دارند. از اتصالات فشار قوی همچنین در کارخانه های مواد شیمیایی، مواد دارویی استفاده می شود.
انواع اتصالات فشار قوی
- زانو 90 درجه دنده ای ELBOW 90D NPT

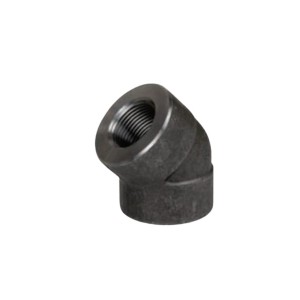

- زانو 45 درجه دنده ای ELBOW 45D NPT

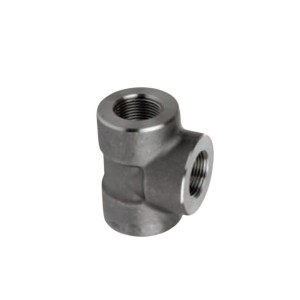

- سه راه مساوی دنده ای TEE NPT

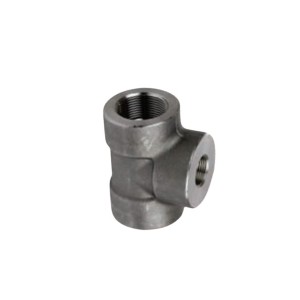

- سه راه تبدیلی دنده ای RED TEE NPT

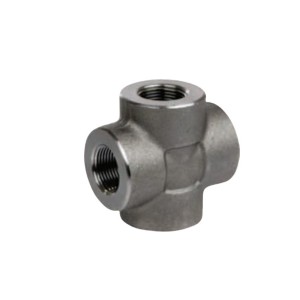

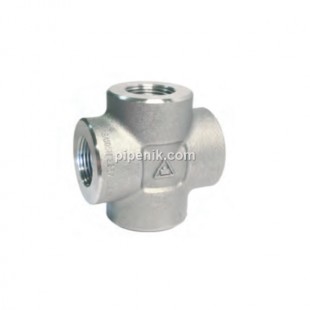

- چهار راه دنده ای CROSS NPT

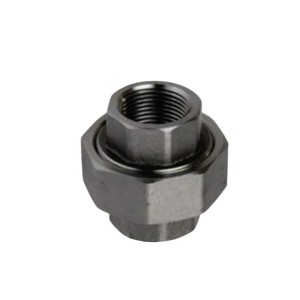

- مهره ماسوره دنده ای UNION NPT
- کپ دنده ای CAP NPT

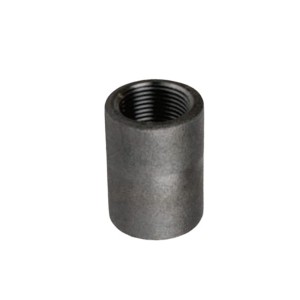

- کوپلینگ بوشن FULL CPLG NPT
- کوپلینگ بوشن تبدیل RED CPLG NPT

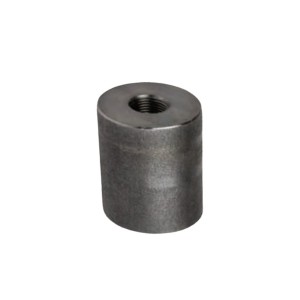

- نیم بوشن دنده ای HALF CPLG NPT
- درپوش 6 گوش دنده ای HEX PLUG NPT
- درپوش گرد دنده ای ROUND PLUG NPT
- تردولت OUTLET REDUCING WAY NPT
- درپوش 4 گوش دنده ای SQ PLUG NPT

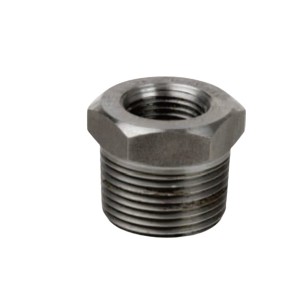

- تبدیل دنده ای HEX BUSH NPT

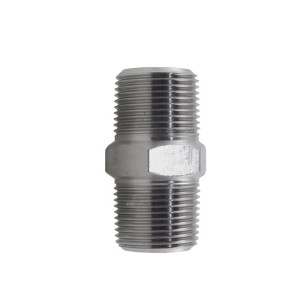

- مغزی دنده ای HEX NIPPLE NPT
- زانو چپقی دنده ای ST ELBOW NPT
مشخصات فنی اتصالات فشار قوی دنده ای
به طور کلی، اتصالات دندهای فشار قوی برای اتصال خطوط لولههای فلزی به منظور انتقال سیالات با فشار بالا استفاده میشوند. این نوع اتصالات دارای مزایا و معایب خود هستند:
مزایا
- ✅ کارایی بالا هنگام استفاده
- ✅ آب بندی فوق العاده در دماهای مختلف
- ✅ عدم نیاز به جوشکاری و پایین آمدن زمان انجام کار
- ✅ تعمیر و نگهداری آسان به دلیل رزوه ای بودن قطعات
- ✅ قابل استفاده در کاربری های با فشار بالا اما غیر حساس
- ✅ کاهش هزینه ها به دلیل بالا رفتن سرعت اجرای لوله کشی
معایب
- ❌ تغییرات سریع دما
- ❌ حساسیت به لرزش
- ❌ آسیب پذیری در برابر فرسودگی
استانداردهای اتصالات فشار قوی دندهای معمولاً توسط استاندارد ASME B16.11 تعیین میشوند. این استاندارد شامل اطلاعاتی نظیر فشار کاری، مشخصات و تلورانس ابعادی، درصد عناصر و آلیاژهای مورد نیاز برای اتصالات دندهای فشار قوی و اتصالات ساکت ولد است. اتصالات فشار قوی دندهای به دلیل ضخامت زیاد، قابلیت تحمل فشارهای بالا را دارند و بر حسب فشار قابل تحمل در کلاسهای ۲۰۰۰، ۳۰۰۰ و ۶۰۰۰ دستهبندی میشوند. این اتصالات معمولاً برای لولههای با قطر کوچک (معمولاً برای سایزهای ۴ اینچ و کوچکتر) استفاده میشوند.
