لرزه گیرهای لاستیکی و آکاردئونی
لرزه گیر چیست؟
لرزه‌گیرهای صنعتی ابزارهایی هستند که برای کاهش و کنترل ارتعاشات و لرزش‌های ناشی از حرکت سیالات و تجهیزات دوار در سیستم‌های لوله‌کشی و ماشین‌آلات به کار می‌روند. این ارتعاشات می‌توانند تنش‌های زیادی ایجاد کنند که ممکن است به سیستم آسیب برسانند و باعث خرابی زودهنگام قطعات شوند.
انواع مختلفی از لرزه‌گیرها وجود دارد که هر کدام برای شرایط خاصی طراحی شده‌اند. انتخاب نوع مناسب لرزه‌گیر بستگی به عواملی مانند فشار، دما و شرایط محیطی دارد. این تجهیزات با جذب انرژی ارتعاشی، از بروز خسارات جدی به سیستم‌های لوله‌کشی جلوگیری می‌کنند و به افزایش عمر مفید تجهیزات کمک می‌کنند.
انواع لرزه گیر
لرزه‌گیرها به عنوان قطعات مهم در سیستم‌های لوله‌کشی استفاده می‌شوند. هدف از استفاده از لرزه‌گیرها، کاهش ارتعاشات، صدا و تنش‌های غیر قابل کنترلی است که به خطوط لوله وارد می‌شوند. انواع لرزه‌گیرها شامل:
لرزه گیرهای لاستیکی:
- اتصال‌دهنده‌های انعطاف‌پذیری هستند که از لاستیک یا سایر مواد الاستیکی ساخته شده‌اند.
- برای سیالات کم فشار مناسب هستند، مانند آب، هوا، گاز و نفت.
لرزه گیر لاستیکی بدون مهار
لرزه‌گیرهای لاستیکی بدون مهار، با استفاده از انعطاف‌پذیری خود لاستیک، اتصال میان فلنج‌ها را برقرار می‌کنند. با این حال، در صورت اعمال فشار بیش از حد یا کشش شدید، احتمال پارگی در ساختار لرزه‌گیر وجود دارد. این نوع لرزه‌گیر معمولاً در سیستم‌هایی به کار می‌رود که فشار خط در آن‌ها چندان بالا نیست، زیرا در چنین شرایطی نیازی به تقویت مکانیکی اضافی وجود ندارد.
لرزه گیر بلادری
لرزه‌گیرهای لاستیکی از رایج‌ترین انواع لرزه‌گیرها محسوب می‌شوند و فرآیند تولید آن‌ها شباهت زیادی به ساخت تایر خودرو دارد. در این روش، برای شکل‌دهی قطعه لاستیکی از یک بالشتک مخصوص به نام بلادر (Bladder) استفاده می‌شود که از جنس لاستیکی مقاوم در برابر حرارت ساخته شده است.
لرزه گیر اتوکلاو
این لرزه‌گیرها به دلیل طراحی خاص خود، برای تحمل فشارهای بالا و ابعاد بزرگ ساخته می‌شوند. ساختار تقویت‌شده آن‌ها باعث افزایش مقاومت در برابر ارتعاشات و تنش‌های مکانیکی می‌شود. همچنین، در برخی موارد با مواد دیگر ترکیب می‌شوند تا دوام و کارایی بیشتری داشته باشند.
مشخصات فنی لرزه گیر لاستیکی

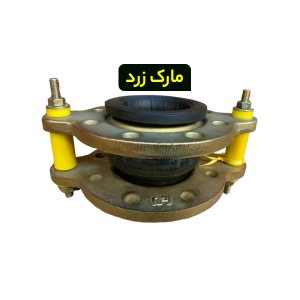

لرزه گیر لاستیکی مارک زرد
دمای 60 درجه سانتی گراد و فشار 10 اتمسفر
لرزه گیر لاستیکی مارک قرمز
دمای 90 درجه سانتی گراد و فشار 10 اتمسفر

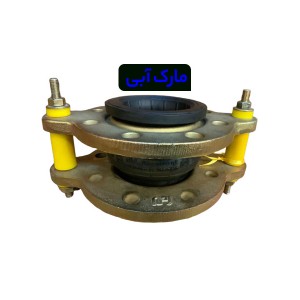

لرزه گیر لاستیکی مارک آبی
دمای 60 درجه سانتی گراد و فشار 16 اتمسفر
لرزه گیر لاستیکی مارک آبی قرمز (دو مارکه)
دمای 90 درجه سانتی گراد و فشار 16 اتمسفر

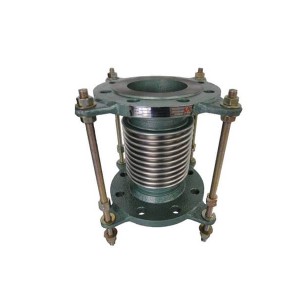

لرزه گیرهای آکاردئونی:
- اتصال‌دهنده‌های سفت و سختی هستند که از فلز یا آلیاژهای فلزی ساخته شده‌اند.
- برای سیالات پرفشار مناسب هستند، مانند بخار، مواد شیمیایی و اسیدها.
کاربرد لرزه گیر
لرزه‌گیرها باعث کاهش ارتعاش و تنش، کاهش اثرات تغییرات دمایی و کاهش صدا در خطوط لوله می‌شوند، و بنابراین کاربردهای بسیاری در صنعت دارند. از جمله صنایعی که از این تجهیزات استفاده می‌کنند، می‌توان به موارد زیر اشاره کرد:
- تاسیسات
- صنایع شیمیایی
- صنایع دریایی
- صنعت فولاد
- صنایع نفت، گاز و پتروشیمی
- صنایع غذایی
- صنعت سیمان
- صنعت چوب و کاغذ
- مبدل‌های حرارتی
