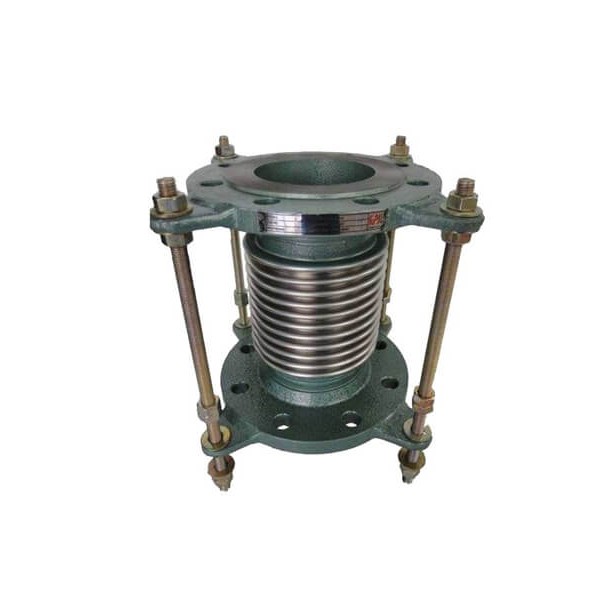

لرزه گیر آکاردئونی فلنج دار مهاردار ارتعاشات صنعتی ایران
-
- وضعیت محصول : موجود
- شناسه کالا : 752438
قیمت لرزه گیر آکاردئونی فلنج دار مهاردار ارتعاشات صنعتی ایران
| سایز به اینچ | سایز به DN | فلنج PN 10 | فلنج PN 16 | فلنج CLASS 150 |
|---|---|---|---|---|
| 1 | 15 | 3.896.000 | 3.896.000 | 4.14.000 |
| 3/4 | 20 | 3.960.000 | 3.960.000 | 4.100.000 |
| 1 | 25 | 4.021.000 | 4.021.000 | 4.146.000 |
| 1/4 1 | 32 | 4.085.000 | 4.850.000 | 4.205.000 |
| 1/2 1 | 40 | 4.168.000 | 4.168.000 | 4.291.000 |
| 2 | 50 | 4.577.000 | 4.577.000 | 4.774.000 |
| 1/2 2 | 65 | 5.200.000 | 5.200.000 | 5.464.000 |
| 3 | 80 | 5.495.000 | 5.495.000 | 6.142.000 |
| 4 | 100 | 6.980.000 | 6.998.000 | 8.310.000 |
| 5 | 125 | 9.625.000 | 9.625.000 | 11.405.000 |
| 6 | 150 | 11.145.000 | 11.145.000 | 17.597.000 |
| 8 | 200 | 17.697.000 | 18.202.000 | 22.877.000 |
| 10 | 250 | 23.740.000 | 28.257.000 | 29.401.000 |
| 12 | 300 | 34.114.000 | 34.730.000 | 39.837.000 |
لرزه گیر آکاردئونی فلنج دار مهاردار
لرزه گیر آکاردئونی فلنج دار مهاردار یکی از انواع لرزه گیرهای پرکاربرد در صنایع مختلف به ویژه صنایع نفت، گاز و پتروشیمی است. این نوع لرزه گیر برای جذب و مهار ارتعاشات و نیروهای محوری، جانبی و زاویه ای که در سیستم های لوله کشی به دلیل عوامل مختلفی مانند تغییرات دمایی، لرزش تجهیزات و ... ایجاد می شوند، طراحی شده است.
ساختار و اجزای لرزه گیر آکاردئونی فلنج دار مهاردار
- فلنج ها: دو فلنج در دو سر لرزه گیر قرار دارند که به لوله ها جوش یا پیچ می شوند.
- بخش آکاردئونی: بخش اصلی لرزه گیر که از صفحات فلزی چین خورده تشکیل شده است. این بخش قابلیت انبساط و انقباض دارد و به همین دلیل می تواند ارتعاشات را جذب کند.
- مهار: یک قطعه فلزی است که به منظور محدود کردن حرکت بیش از حد لرزه گیر به آن متصل می شود.
مزایای لرزه گیر آکاردئونی فلنج دار مهاردار
- جذب ارتعاشات: این لرزه گیرها به طور موثر ارتعاشات را جذب کرده و از انتقال آن به سایر اجزای سیستم جلوگیری می کنند.
- افزایش طول عمر تجهیزات: با کاهش ارتعاشات، طول عمر تجهیزات و لوله ها افزایش می یابد.
- کاهش صدا: لرزه گیرهای آکاردئونی به کاهش صدای ناشی از ارتعاشات کمک می کنند.
- نصب آسان: نصب این لرزه گیرها به دلیل وجود فلنج بسیار آسان است.
- مقاومت بالا: لرزه گیرهای آکاردئونی معمولاً از مواد با کیفیت ساخته شده و در برابر خوردگی و فشار مقاوم هستند.
کاربردهای لرزه گیر آکاردئونی فلنج دار مهاردار
- صنایع نفت، گاز و پتروشیمی: در خطوط لوله انتقال سیالات داغ و سرد
- نیروگاه ها: در سیستم های لوله کشی بخار و آب
- صنایع غذایی: در سیستم های انتقال سیالات خوراکی
- ساختمان سازی: در سیستم های تهویه مطبوع و گرمایش
عوامل موثر در انتخاب لرزه گیر آکاردئونی
- فشار کاری: فشار سیالی که در لوله جریان دارد.
- دمای کاری: دمای سیالی که در لوله جریان دارد.
- جنس سیال: نوع سیالی که در لوله جریان دارد.
- اندازه لوله: قطر لوله ای که لرزه گیر به آن متصل می شود.
- میزان ارتعاشات: میزان ارتعاشاتی که باید جذب شود.
نکات مهم در استفاده از لرزه گیر آکاردئونی
- انتخاب صحیح اندازه: انتخاب اندازه مناسب لرزه گیر برای عملکرد صحیح آن بسیار مهم است.
- نصب صحیح: لرزه گیر باید به درستی نصب شود تا بتواند به طور موثر عمل کند.
- بازرسی دوره ای: لرزه گیرها باید به صورت دوره ای مورد بازرسی قرار گیرند تا از عملکرد صحیح آنها اطمینان حاصل شود.
ارتفاع لرزه گیر آکاردئونی فلنج دار مهاردار ارتعاشات صنعتی ایران
| سایز اینچ | سایز میلی متر | ارتفاع میلی متر |
|---|---|---|
| 1/2 | 15 | 200 |
| 3/4 | 20 | 200 |
| 1 | 25 | 200 |
| 1/4 1 | 32 | 180 |
| 1/2 1 | 40 | 180 |
| 2 | 50 | 190 |
| 1/2 2 | 65 | 190 |
| 3 | 80 | 220 |
| 4 | 100 | 245 |
| 5 | 125 | 275 |
| 6 | 150 | 250 |
| 8 | 200 | 335 |
| 10 | 250 | 350 |
| 12 | 300 | 365 |
| نوع اتصال | فلنج دار |
| مهار | دارد |
