زانو 90 درجه جوشی

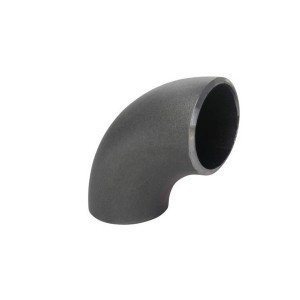

زانو 90 درجه جوشی چیست؟
زانو 90 درجه جوشی فولادی نوعی اتصال لوله است که برای تغییر مسیر 90 درجه جریان سیال در سیستم‌های لوله کشی استفاده می‌شود. این اتصالات از فولاد کربن ساخته شده‌اند و به روش جوشکاری به لوله‌ها متصل می‌شوند. زانوهای 90 درجه جوشی در طیف وسیعی از اندازه‌ها و ضخامت‌ها موجود هستند و برای کاربردهای مختلفی از جمله:
- سیستم‌های لوله کشی آب
- سیستم‌های لوله کشی فاضلاب
- سیستم‌های لوله کشی بخار
- سیستم‌های لوله کشی هوا
انواع زانو 90 درجه جوشی
زانو 90 درجه را می توان بر اساس عوامل گوناگون به دسته های مختلفی طبقه بندی کرد. هر یک از این اتصالات برای کاربری خاصی مورد استفاده قرار می گیرند. زانو 90 درجه جوشی موجود در فروشگاه آنلاین پایپ نیک به 8 دسته تقسیم می شود که در ادامه فهرست آن ها را مشاهده می کنید:
- درزدار
- رده STD
- رده SGP
- مانیسمان رده 20
- مانیسمان رده 40
- مانیسمان رده 80
- مانیسمان رده 160
- مانیسمان رده XXS
کاربرد زانو 90 درجه جوشی
برای تغییر جهت جریان به صورت 90 درجه مورد استفاده قرار می گیرد.
قیمت زانو 90 درجه جوشی
بسته به رده و سایز قیمت های متفاوتی دارد زانو درزدار ارزانترین و زانو رده XXS گرانترین زانو فولادی می باشد.
از اتصال زانو جوشی 90 درجه در کاربری های گوناگونی استفاده می شود. در مواقع بسته به متریال مورد استفاده در آن، این قطعه در سیستم های لوله کشی مختلف قابلیت نصب دارد. اتصال زانو خصوصاً نوع 90 درجه یا قائم را می توان پرکاربردترین اتصال مورد استفاده در سیستم های لوله کشی دانست. این اتصال همانطور که از نامش پیداست برای پیاده سازی در خطوط لوله کشی به عملیات جوشکاری نیاز دارد.
از این اتصال در پروژه های پایپینگ پالایشگاه های نفت و گاز، به منظور اجرای طرح های لوله کشی آب آشامیدنی، سیستم های فاصلاب شهری، اتصال لوله کشی در شیرآلات مختلف، پمپ های آب، سیستم های زهکشی، سیستم های ابزار دقیق و کنترل تجهیزات، کارخانه های تولید مواد غذایی و مواد دارویی، کارخانه های تولید خمیر و کاغذ، کارخانه های الکترونیک و کارخانه های مواد شیمیایی استفاده می شود. در اصل هر جایی که از لوله کشی استفاده شود، زانویی 90 درجه هم کاربرد بالایی خواهد داشت.
قطر دهانه زانو 90 درجه جوشی
قطر دهانه تمامی زانوها در رده های مختلف یکسان می باشد و فقط در رده های مختلف ضخامت تغییر پیدا می کند.
| سایز (اینچ) | سایز (DN) | قطر دهانه |
|---|---|---|
| 1/2 | 15 | 21.3 |
| 3/4 | 20 | 26.7 |
| 1 | 25 | 33.4 |
| 1/4 1 | 32 | 42.2 |
| 1/2 1 | 40 | 48.3 |
| 2 | 50 | 60.3 |
| 1/2 2 | 65 | 73 |
| 3 | 80 | 88.39 |
| 4 | 100 | 114.3 |
| 5 | 125 | 141.3 |
| 6 | 150 | 168.3 |
| 8 | 200 | 219.1 |
| 10 | 250 | 273.1 |
