اتصالات فشار قوی SW کلاس 3000
اتصالات فشار قوی SW کلاس 3000
یکی از انواع اتصالات فشار قوی SW نمونه ای است که در کلاس 3000 قرار دارد. این اتصالات هم مانند اتصالات کلاس 2000 برای لوله های با قطر زیر 4 اینچ کاربرد دارند. از این رو اتصالات SW به اتصالات سوکت ولد شهرت پیدا کرده اند که از یک روش جوشکاری سوکت برای اجرا و اتصال آن ها به لوله ها استفاده می شود.
این اتصالات بیشتر برای لوله های فولادی ضد زنگ، لوله های فولاد کربنی و شیرها یا قطعات دیگر مورد استفاده قرار می گیرند. در جوشکاری سوکتی، عملیات جوش به صورت تشکیل جوش فیله ای است. جوش سوکتی معمولاً برای لوله های کوچکی که قطر آنها کمتر یا مساوی DN100 است، مانند جوش شیر با قطر کوچک یا جوش لوله استفاده می شود.
انواع اتصالات فشار قوی SW کلاس 3000
جوش سوکتی در اکثر موارد در سیستم های لوله کشی با قطر کم اما فشار بالا اعمال می شود. به طور معمول جوشکاری سوکت تست ذرات مغناطیسی یا تست نفوذ است. کار کردن با این نوع اتصالات چندان پیچیده نیست. تنها کاری که انجام می شود این است که انتهای لوله ها و قطعات به یکدیگر جوش داده می شوند. اتصالات فشار قوی سوکت ولد کلاس 3000 شامل موارد زیر می شوند.

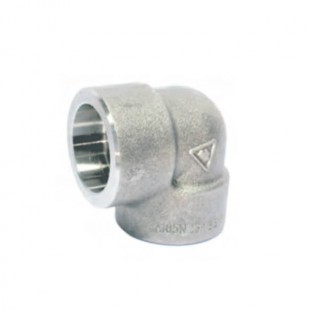

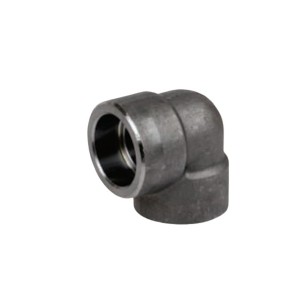

- زانو 90 درجه ساکت ولد ELBOW 90D SW فشار قوی

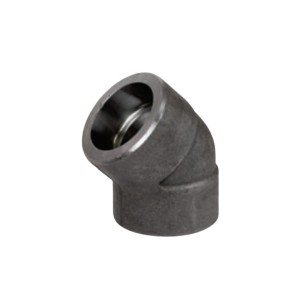

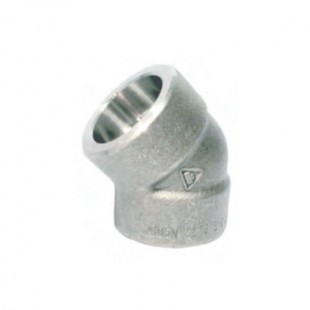

- زانو 45 درجه ساکت ولد ELBOW 45D SW فشار قوی

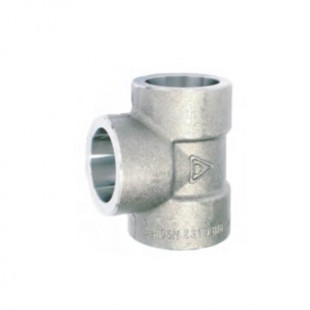

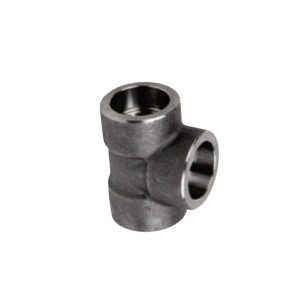

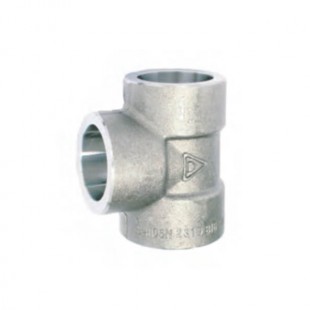

- سه راه مساوی ساکت ولد TEE SW فشار قوی
- سه راه تبدیلی ساکت ولد RED TEE SW فشار قوی

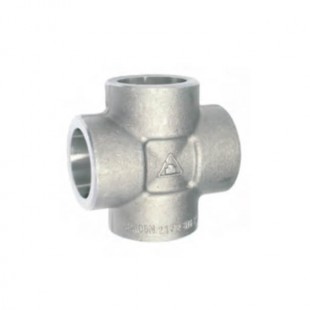

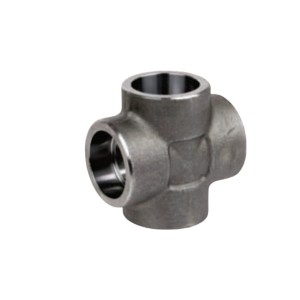

- چهار راه ساکت ولد CROSS SW فشار قوی

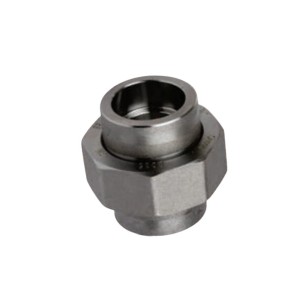

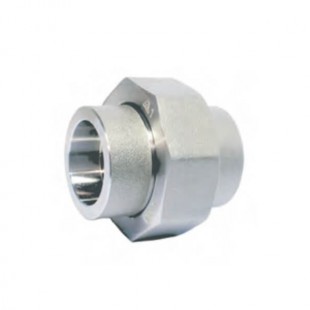

- مهره ماسوره ساکت ولد UNION SW فشار قوی
- مهره ماسوره ساکت ولد UNION SW فشار قوی

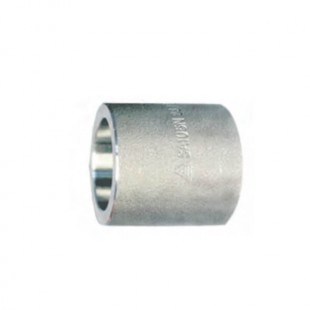

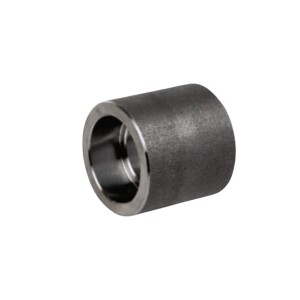

- بوشن ساکت ولد FULL CPLG SW فشار قوی

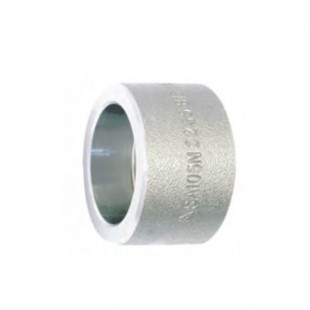

- نیم بوشن ساکت ولد HALF CPLG SW فشار قوی

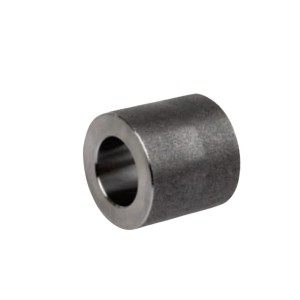

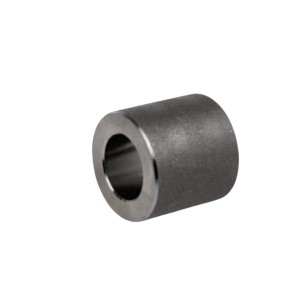

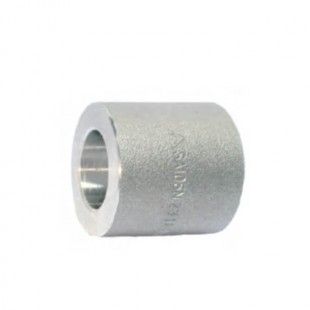

- کوپلینگ بوشن تبدیل ساکت ولد RED CPLG SW فشار قوی

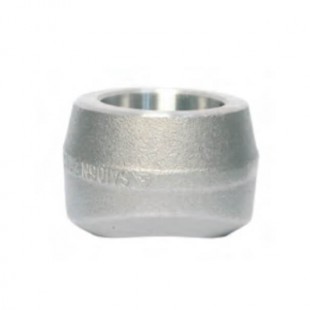

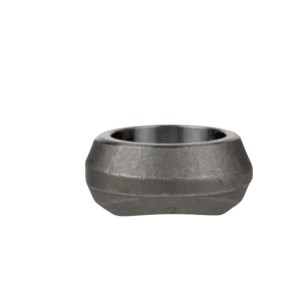

- ساکولت OUTLET REDUCING WAY SW فشار قوی
مزایای استفاده از اتصالات سوکت ولد
- در شرایطی که الزامات سیال خط لوله سختیگرانه نیست، استفاده از اتصالات سوکت ولد و جوشکاری این روش بسیار توصیه می شود؛ زیرا آزمایش آن راحت تر است.
- از آنجایی که می توان از انتهای جوشکاری اتصالات برای تقویت آن ها استفاده کرد، بنابراین قطعات سوکت ولد یکی از پیشنهادات مناسب برای فشار بالا محسوب می شوند.
تعداد در کارتن اتصالات فشار قوی ساکت ولد کلاس 3000 T تایوان

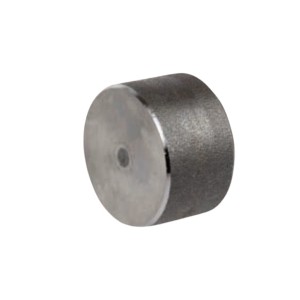

| سایز | زانو 90 درجه | زانو 45 درجه | سه راه | چهار راه | مهره ماسوره | کپ | کوپلینگ بوشن | نیم بوشن | کوپلینگ بوشن تبدیلی | ساکولت |
|---|---|---|---|---|---|---|---|---|---|---|
| "1/8 | 150 | 150 | 100 | 40 | 70 | 300 | 350 | 400 | 350 | 200 |
| "3/8 | 100 | 100 | 80 | 40 | 70 | 250 | 250 | 250 | 250 | 150 |
| "1/2 | 80 | 80 | 50 | 40 | 50 | 130 | 120 | 120 | 120 | 150 |
| "3/4 | 50 | 50 | 35 | 30 | 30 | 80 | 80 | 80 | 80 | 100 |
| "1 | 30 | 30 | 20 | 20 | 20 | 50 | 50 | 50 | 50 | 50 |
| "1/4 1 | 20 | 20 | 15 | 10 | 14 | 30 | 30 | 30 | 30 | 35 |
| "1/2 1 | 15 | 15 | 10 | 6 | 10 | 25 | 25 | 25 | 25 | 25 |
| "2 | 8 | 10 | 6 | 4 | 6 | 15 | 15 | 15 | 15 | 15 |
| "1/2 2 | 4 | 5 | 3 | 2 | 2 | 10 | 10 | 10 | 10 | 10 |
| "3 | 2 | 2 | 2 | 1 | 2 | 4 | 6 | 6 | 6 | 6 |
| "4 | 1 | 1 | 1 | - | 1 | 3 | 4 | 4 | 4 | 3 |
